● IPF製LEDオフロード^®ランプを最大10個 (MAX: 40A (12V : MAX 480W) (24V : MAX 960W) 連結可能な2ピン(2極)分岐ハーネス。

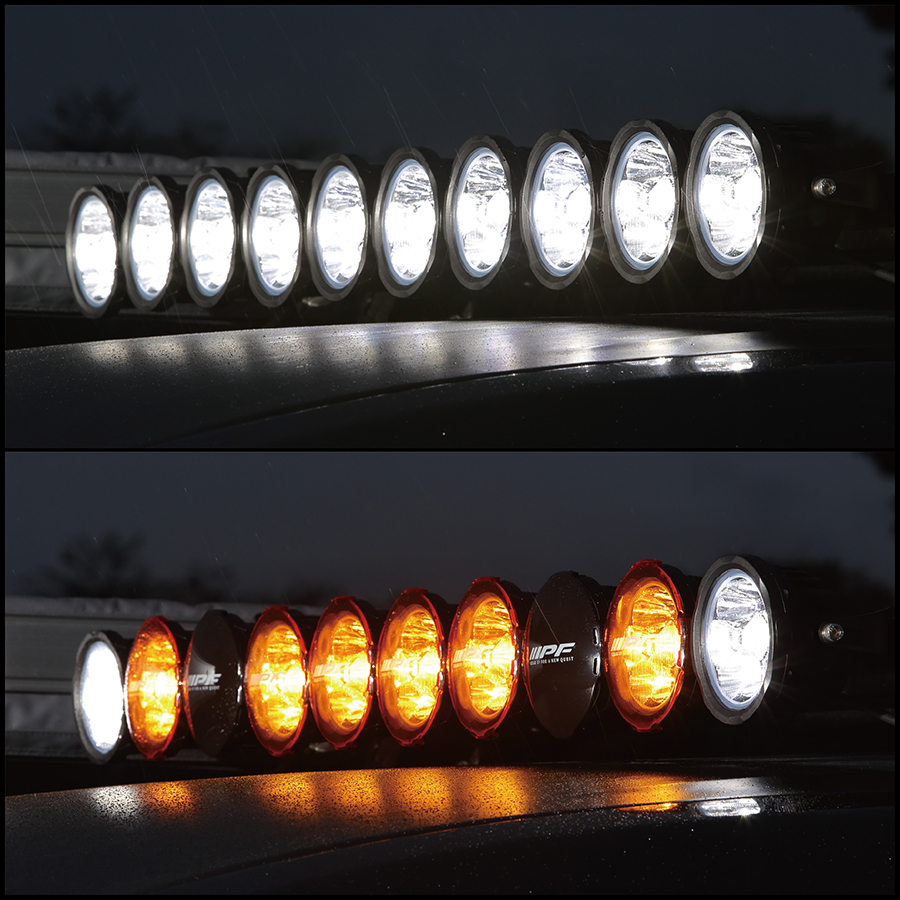

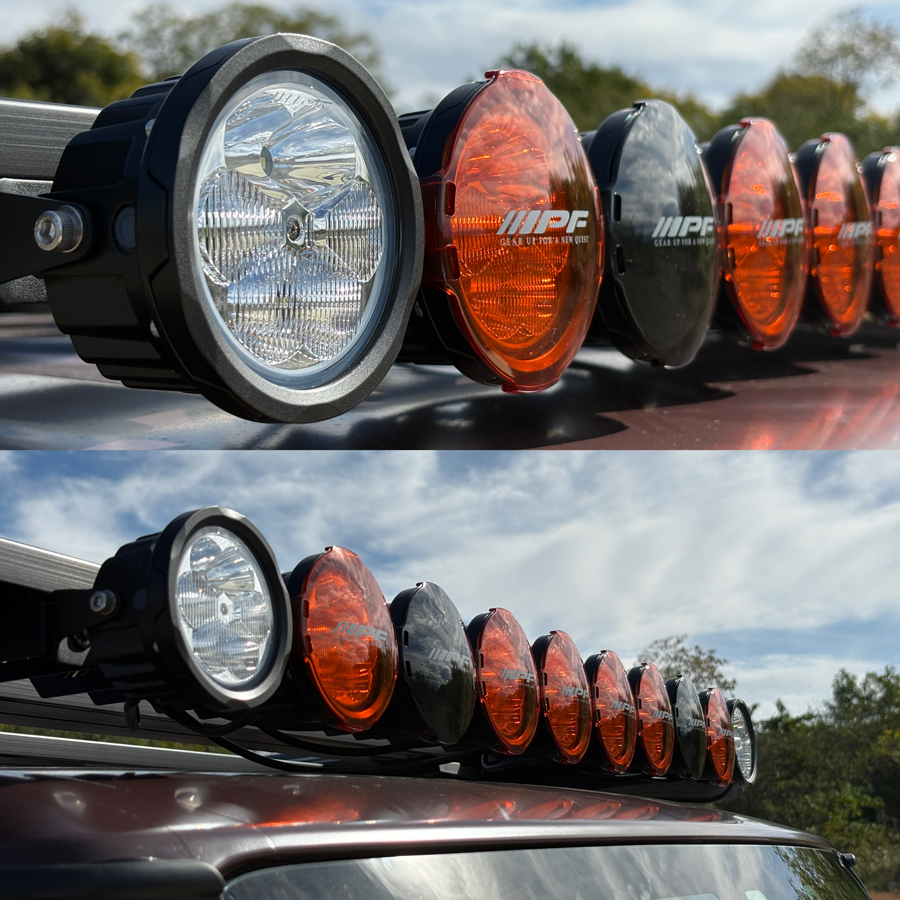

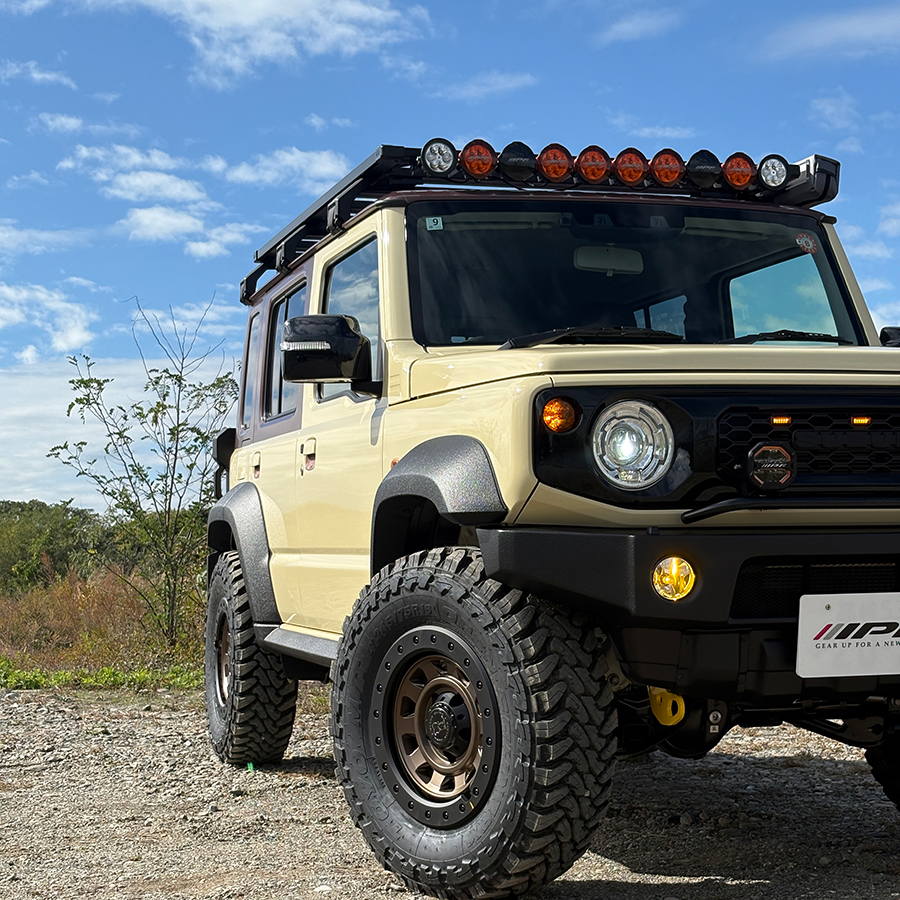

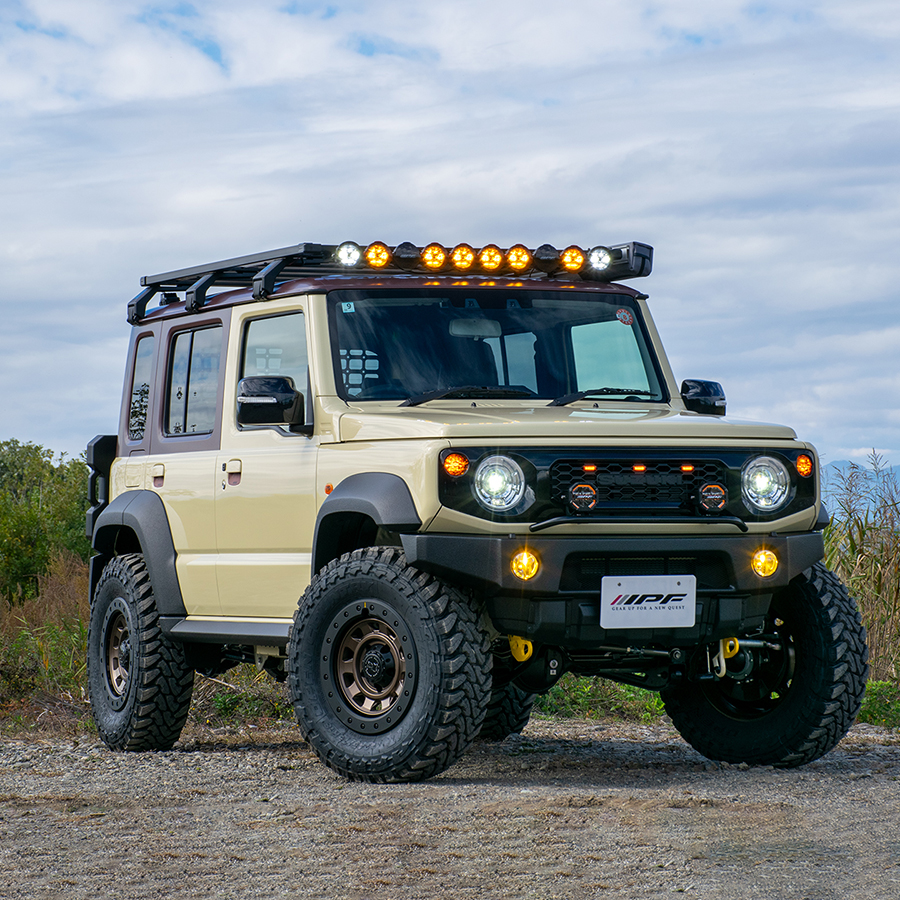

● Bajaなど北米デザートレースで代表的な、LEDオフロード^®ランプの多連装着スタイルを手軽に実現。
● 高出力・大電流に対応する安全設計。
● 9個以下でも使用可能。その場合は不使用のコードとコネクター類は防水処理を施してください。

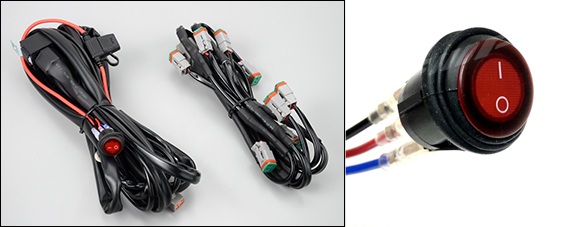

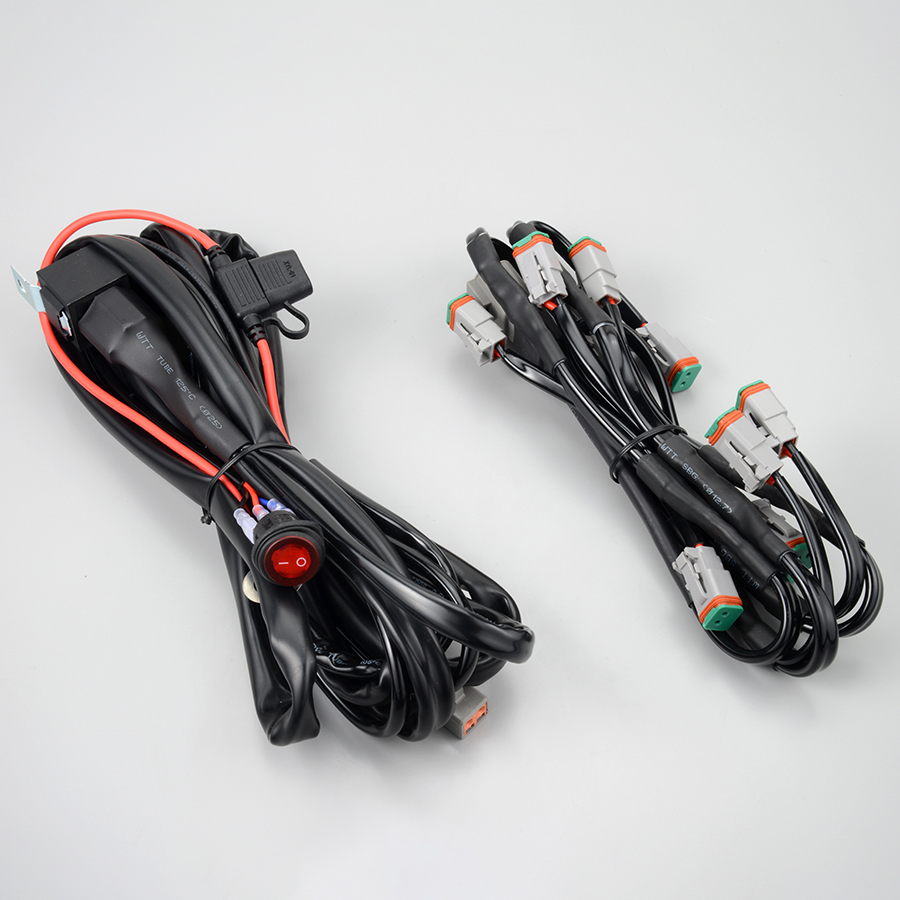

リレースイッチ付ハーネス付属

防滴スイッチ（インジケーターランプ付）・12vリレー・40Aヒューズ付
※24Ｖ車へご使用の際は別途24Ｖ用リレー（WA-18)が必要となります

水侵入を防ぐ防水・防塵性に優れた防水コネクター

コネクター部からの水進入を防ぐ為に、信頼性の高いDT(2極)防水コネクターを使用

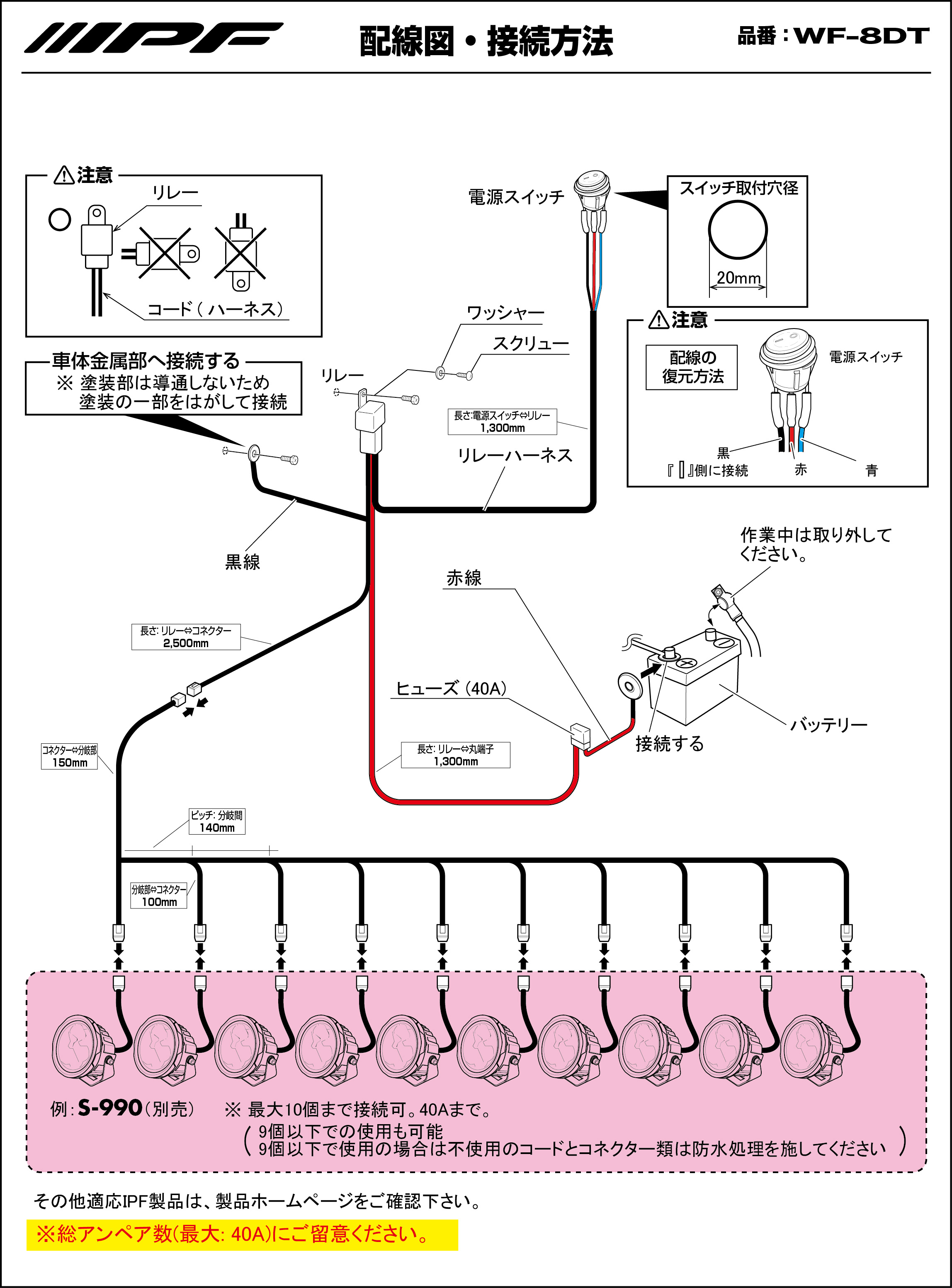

配線図・使用方法

ご使用の前に / 安全上・使用上のご注意

● 本製品はIPF製LEDオフロード^®ランプ専用設計です。当社指定のランプ以外の使用は絶対に行わないでください。
● 本製品は12V専用です。(24V車対応可。24V車でご使用の際は別売の24V専用リレーをご購入ください。)
● 取付作業は必ずエンジンを切り、ランプスイッチをOFFにし、バッテリーのマイナスターミナルを外してから行ってください。
● コネクターや端子は確実に接続してください。
● 本製品の改造や分解は行わないでください。
● リレー・ヒューズBOXは防水仕様ではありません。水がかからない位置に設置してください。

適応IPF 製 LEDオフロード^®ランプ/LEDライトバー 製品品番(10連装可能な製品)

【S-990 】【S-632】【S-631】【642WL-1】【642WL-2 *】【642BL 】【641WL-1】【611SS】【S-950SRL】【900XLSS2】【900XLST2】【816XL】【816XLFM】
*リレー交換(WA-18：別売)で24V可能。
※上記以外でDT2極コネクター仕様のIPF製LEDランプを9個以下連装する場合は、総アンペア数(40A)にご留意下さい。

■ 製品名：LEDオフロードランプ用 10連ハーネス ■ 品番: WF-8DT ■ 定格: 12V / MAX: 480W 40A | 24V*/ MAX: 960W 40A (*WA-18：別売リレーで24V可能) ■コネクター形式: 2極 DT 防水コネクター ■ 製品内容：「10連分岐ハーネス」x1「スイッチ/40Aヒューズ/12vリレーハーネス」x1 ■ 取扱説明書
