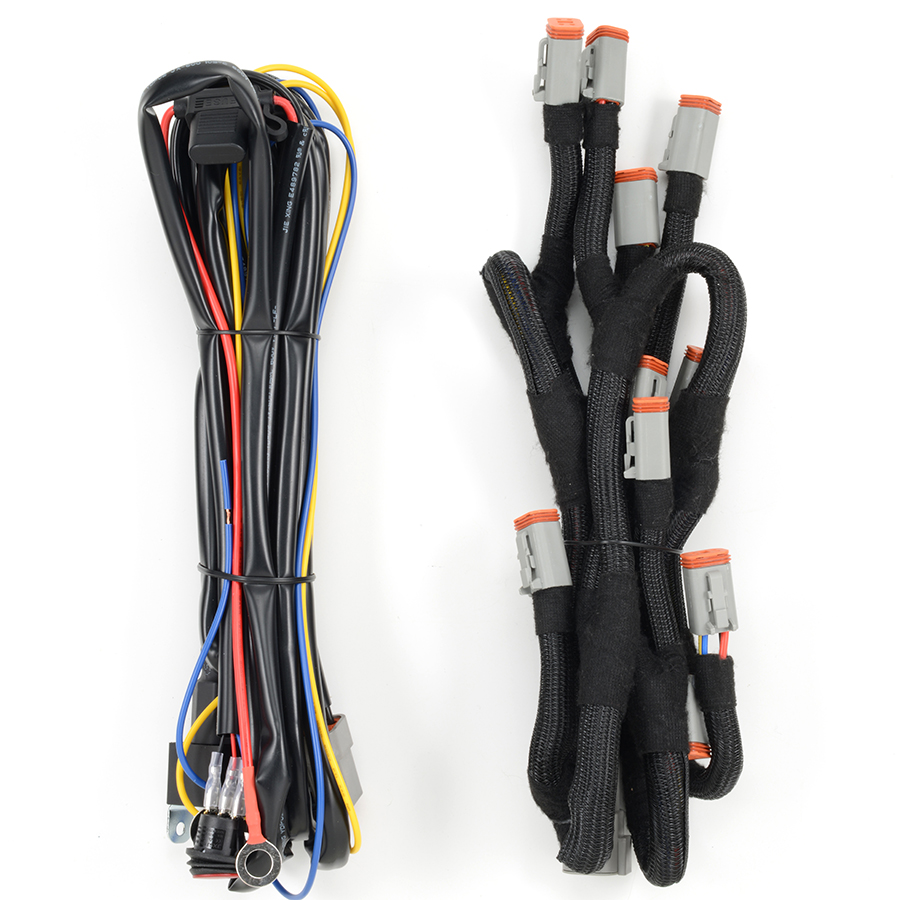

S-880ML用 10連ハーネス (WF-7DT)
商品コード： WF-7DT / 4951499 023611
通常価格：￥18,700 税込
LEDオフロード®ランプ「S-880ML」(4インチ オクタゴン DR-ML)を最大10個 連結可能な4ピン分岐ハーネス。
LEDオフロード®ランプ「S-880ML」(4インチ オクタゴン DR-ML)を最大10個(5セット分)連結可能な分岐ハーネス。
スイッチ1個で連結したランプのON/OFFが可能に。
WF-7DT
=取付可能製品 品番=

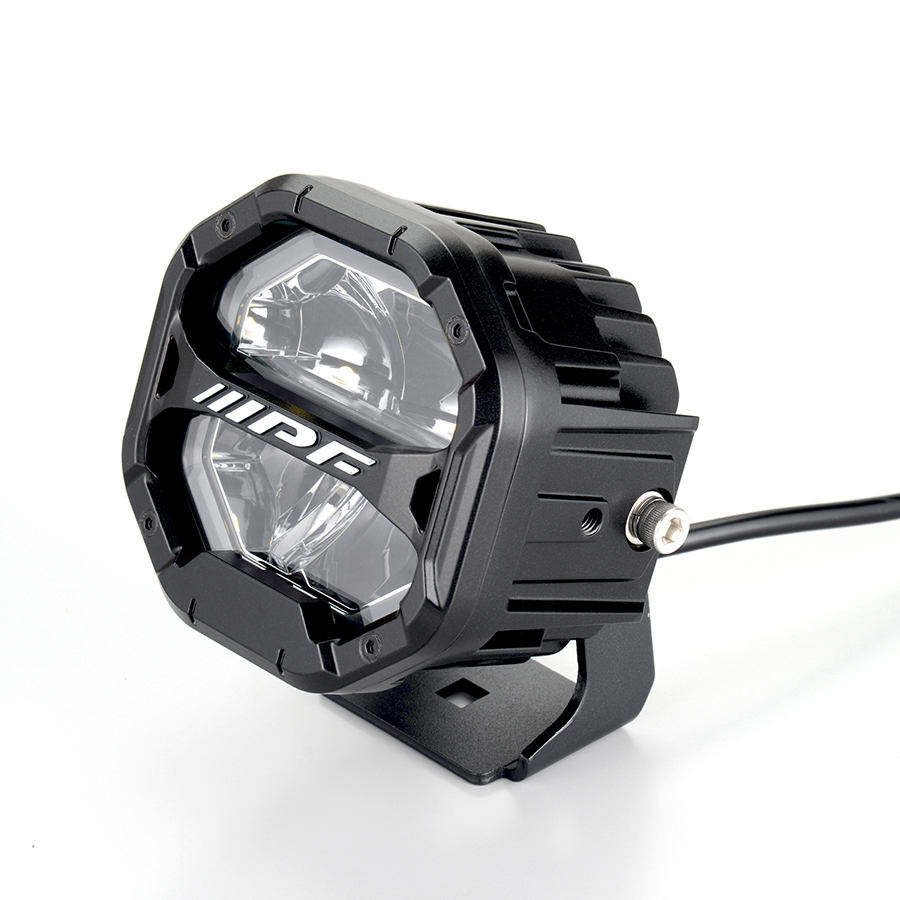

4インチ オクタゴン DR-ML【 S-880ML 】別売
定格: 12V / MAX: 480W 40A
定格: 24V*/ MAX: 960W 40A
*リレー交換(WA-18：別売)で24V可能。
最大接続ランプ数：10個(5セット分) MAX: 40A
コネクター形式: DT4ピン防水コネクター

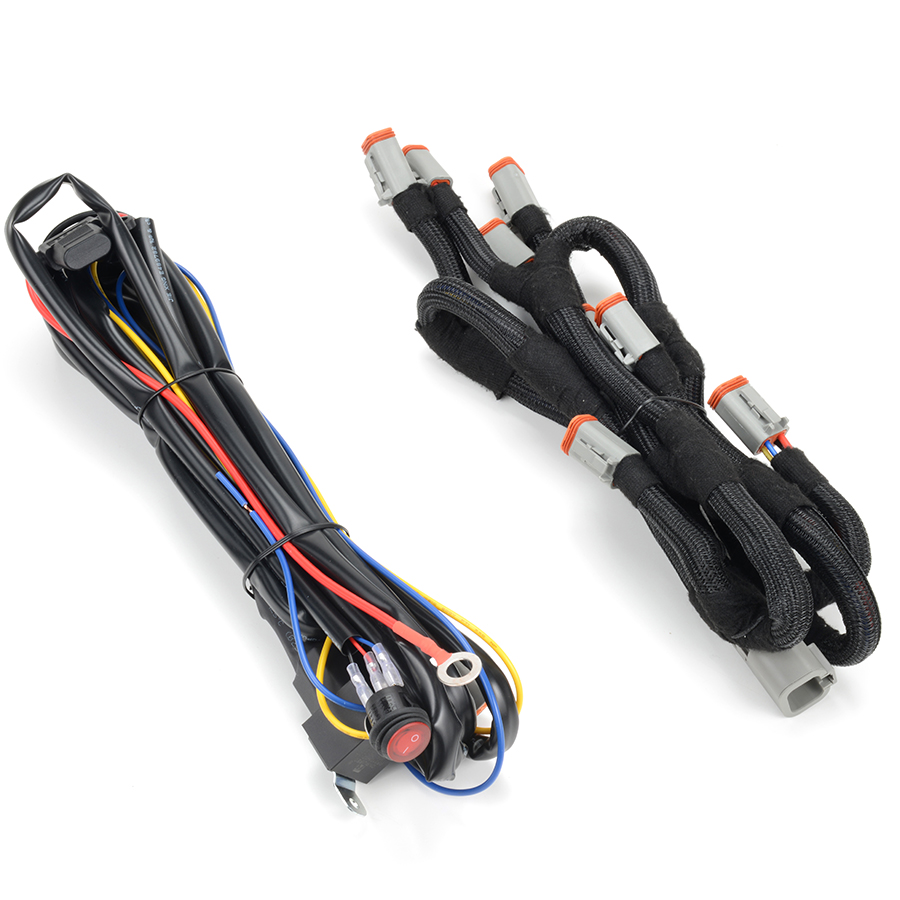

セット内容：「10連分岐ハーネス」「スイッチ/40Aヒューズ/12vリレーハーネス」
※ランプ(品番：S-880ML)は別売です。
JAN : 4951499 023611
価格(税抜) ： ￥17,000

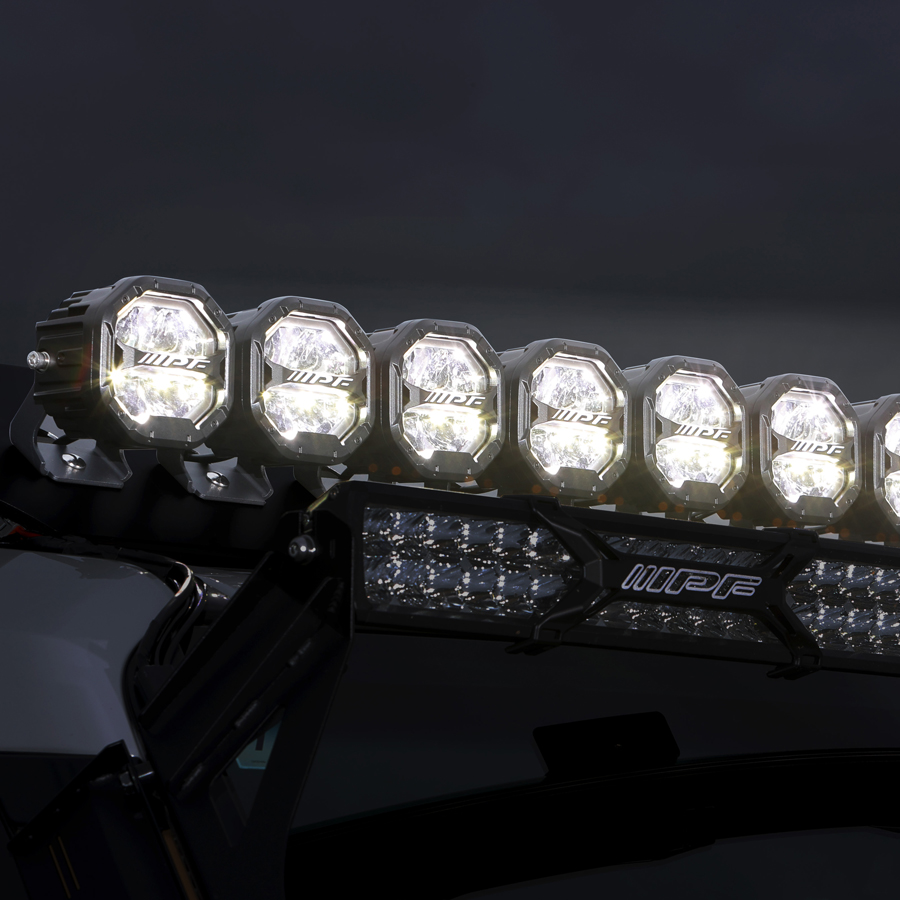

北米の最新トレンド、LEDオフロード®ランプの多連装着を簡単に。煩わしい配線の分岐や配線処理不要で、手軽に迫力のスタイルが可能に。
● LEDオフロードランプ「S-880ML」(4インチ オクタゴン DR-ML)を最大10個 (MAX: 40A (12V : MAX 480W) (24V : MAX 960W) 連結可能な4ピン(4極)分岐ハーネス。

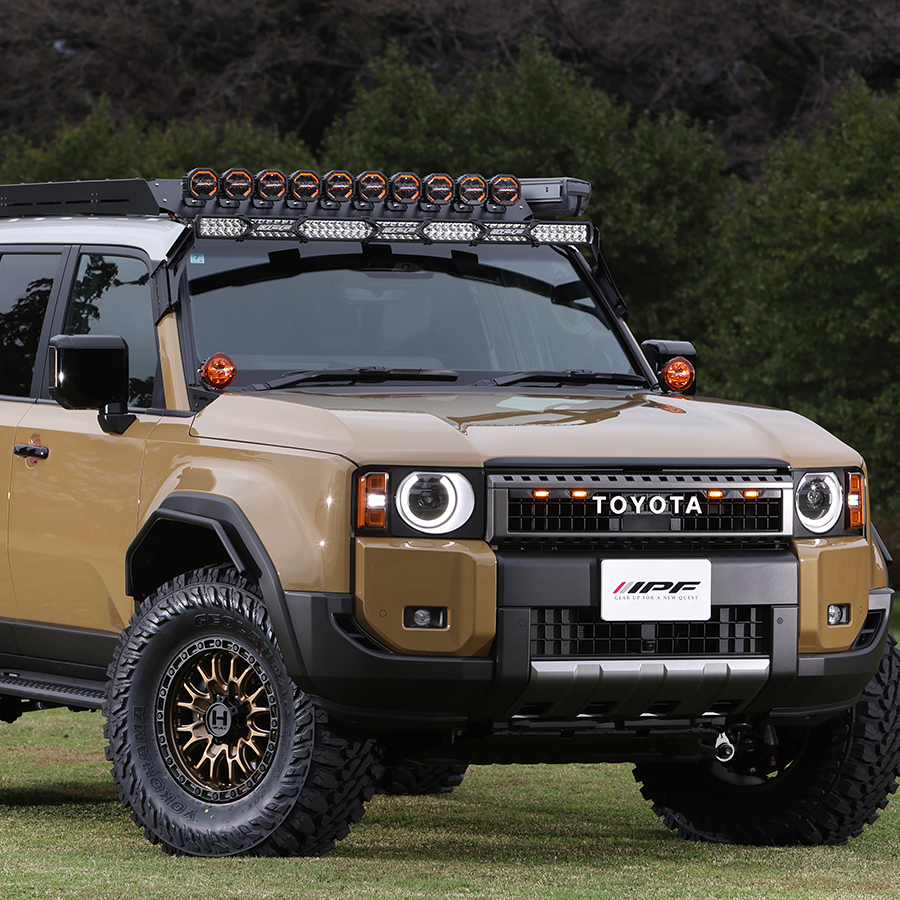

● Bajaなど北米デザートレースで代表的な、LEDオフロード®ランプの多連装着スタイルを手軽に実現。
● 高出力・大電流に対応する安全設計。
● 9個以下でも使用可能。その場合は不使用のコードとコネクター類は防水処理を施してください。

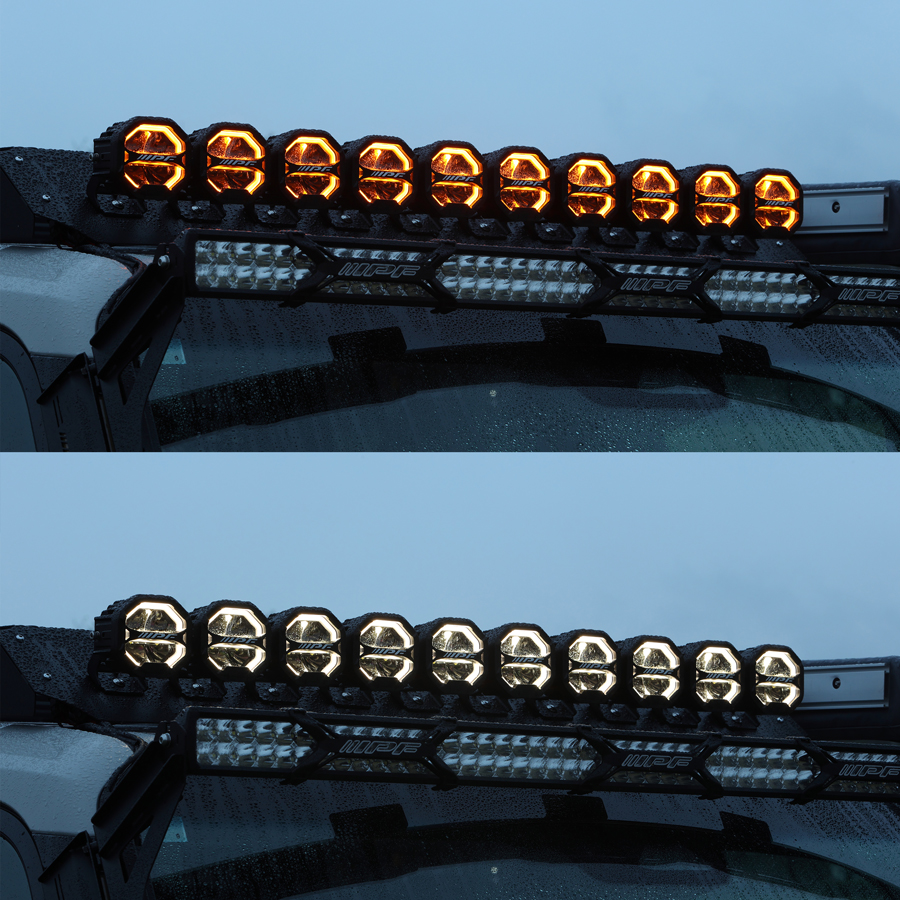

● ランプ(別売)付属のイルミネーション切り換えスイッチを使用して、イルミのカラーの切り替えも可能。

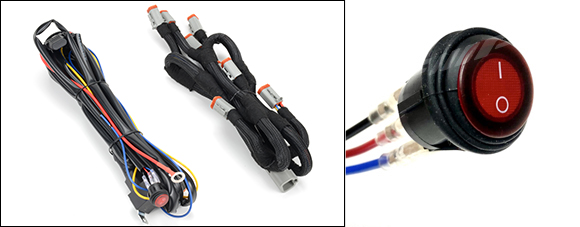

リレースイッチ付ハーネス付属
防滴スイッチ（インジケーターランプ付）・12Vリレー・40Aヒューズ付マーカーランプ用 イルミネーション切り替えスイッチ付
※24Ｖ車へご使用の際は別途24Ｖ用リレー（WA-18)が必要となります

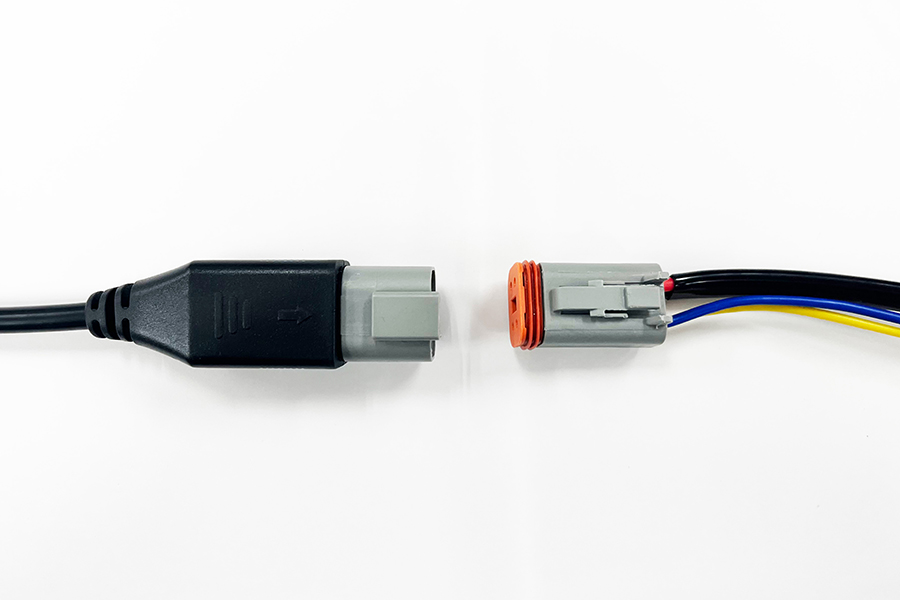

水侵入を防ぐ防水・防塵性に優れた防水コネクター

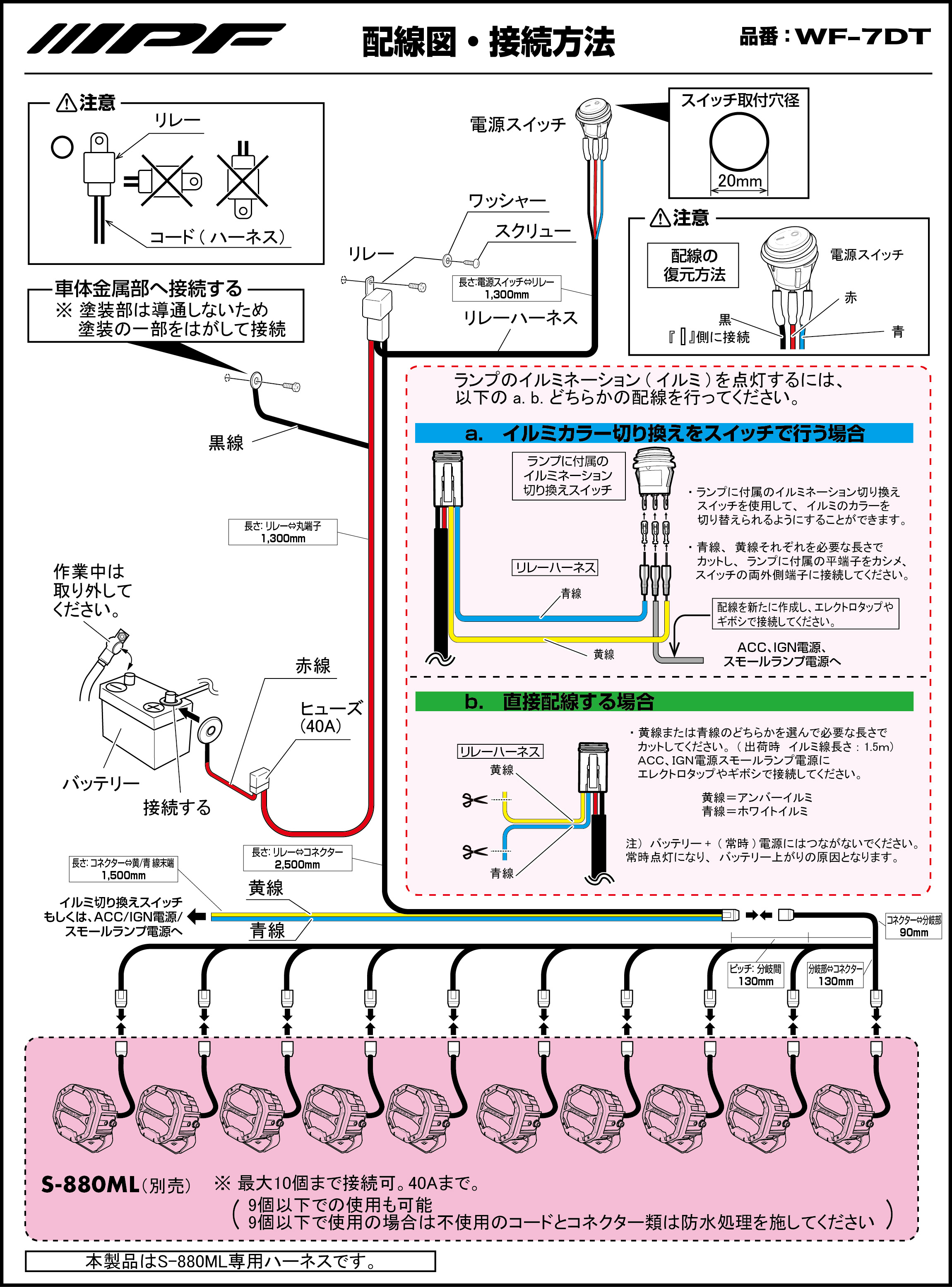

配線図・使用方法
ご使用の前に / 安全上・使用上のご注意
● 本製品はIPF製LEDオフロード®ランプ専用設計です。当社指定のランプ以外の使用は絶対に行わないでください。
● 本製品は12V専用です。(24V車対応可。24V車でご使用の際は別売の24V専用リレーをご購入ください。)
● 取付作業は必ずエンジンを切り、ランプスイッチをOFFにし、バッテリーのマイナスターミナルを外してから行ってください。
● コネクターや端子は確実に接続してください。
● 本製品の改造や分解は行わないでください。
● リレー・ヒューズBOXは防水仕様ではありません。水がかからない位置に設置してください。
■ 製品名：S-880ML用 10連ハーネス ■ 品番: WF-7DT ■ 定格: 12V / MAX: 480W 40A | 24V*/ MAX: 960W 40A (*WA-18：別売リレーで24V可能)
■コネクター形式: 4極 DT 防水コネクター■ 製品内容：「10連分岐ハーネス」x1「スイッチ/40Aヒューズ/12vリレーハーネス」x1 ■ 取扱説明書
