LEDライトバー600Sシリーズ 40/50インチ専用 延長ハーネス
商品コード： WE-4AP / 4951499 023086
通常価格：￥4,950 税込
ルーフラック・車両上部へのLEDライトバー取付時の配線に便利。LEDライトバー600Sシリーズ40/50インチ専用 延長ハーネス。
LEDライトバー600Sシリーズ40/50インチ(642SD/652SD) ⇔スイッチリレーハーネスまでの配線を延長できる中間ハーネス。
狭い所にも通せる様、片側のコネクターは、最後に組み立てる方式を採用。
WE-4AP

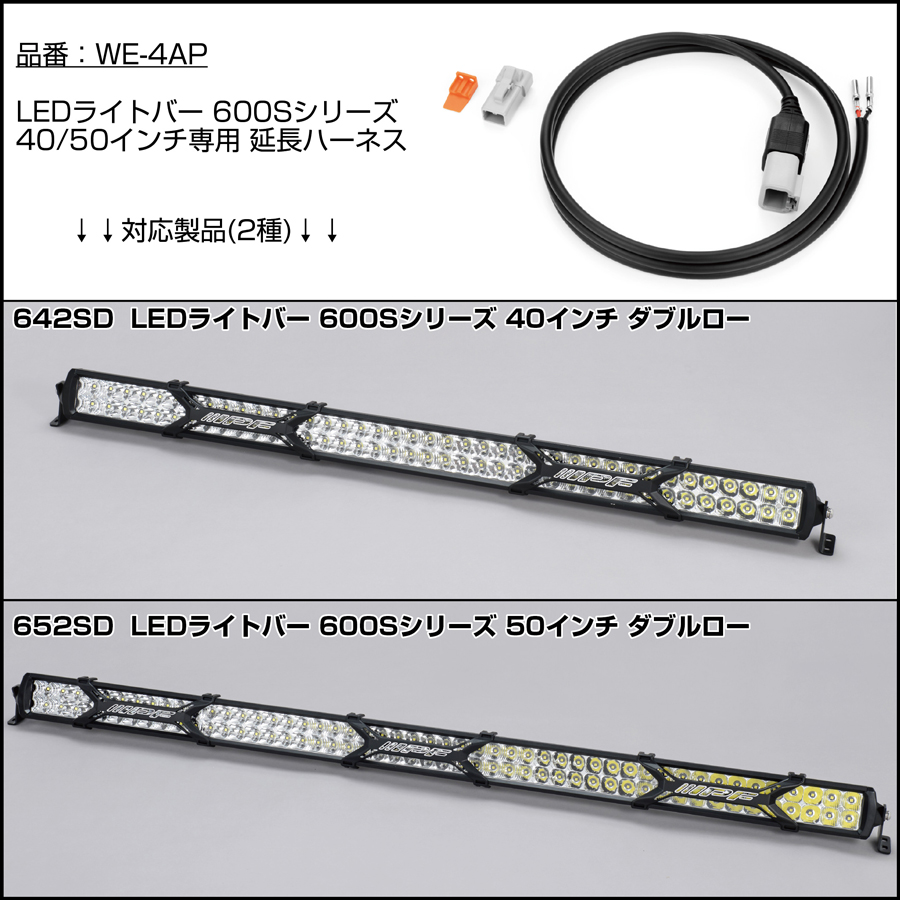

=取付可能製品 品番=
LEDライトバー 600Sシリーズ 40インチ ダブルロー【 642SD 】
LEDライトバー 600Sシリーズ 50インチ ダブルロー【 652SD 】
対応電圧: 12V/24V

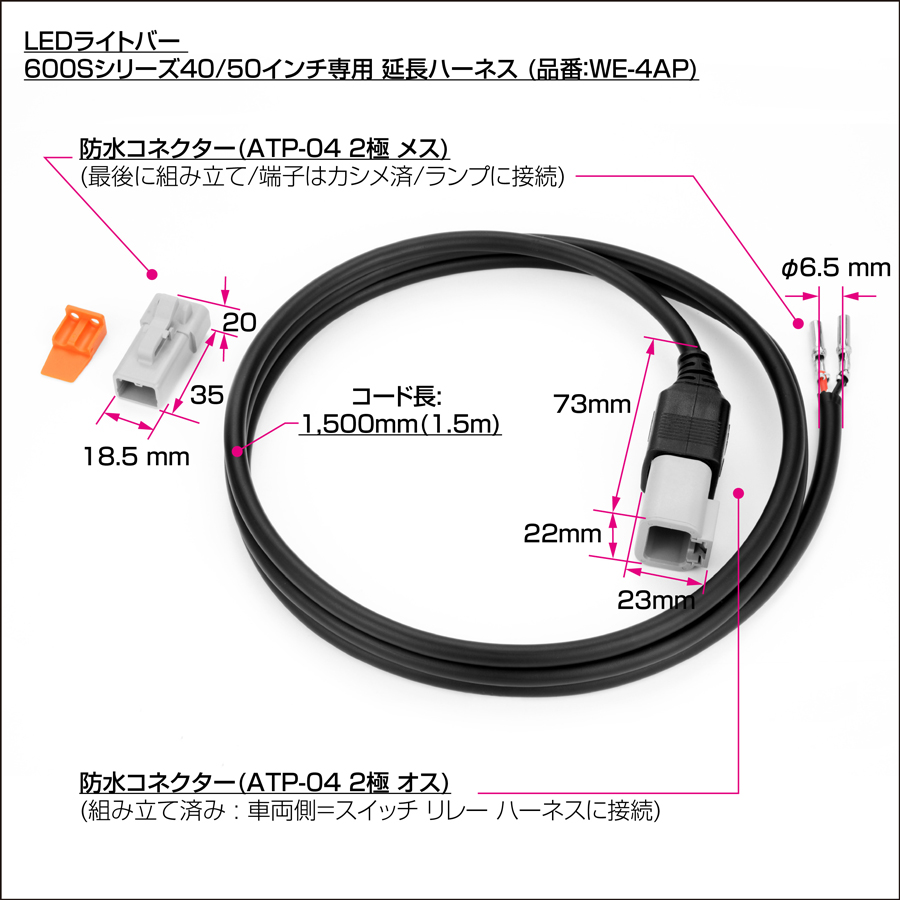

コード長: 1,500 mm (1.5 m)
コネクター形式: 2極 AMPHENOL ATP-06(オス) / ATP-04(メス)
1年保証（本体）
JAN : 4951499 023086
価格(税抜) ： ￥4,500
● AMPHENOL (アンフェノル) ATP(2極)防水コネクター使用の IPF製LEDライトバー600Sシリーズ40/50インチに使用可能。
● 本製品はLEDライトバー1個(単体)に対して、1本の対応になります。
対応 IPFランプ製品/スイッチ リレー ハーネス製品 品番：
● LEDライトバー
【 品番：642SD 】LEDライトバー 600Sシリーズ 40インチ ダブルロー
【 品番：652SD 】LEDライトバー 600Sシリーズ 50インチ ダブルロー
● スイッチ リレー ハーネス
【上記LEDライトバー付属の専用ハーネス】
使用方法

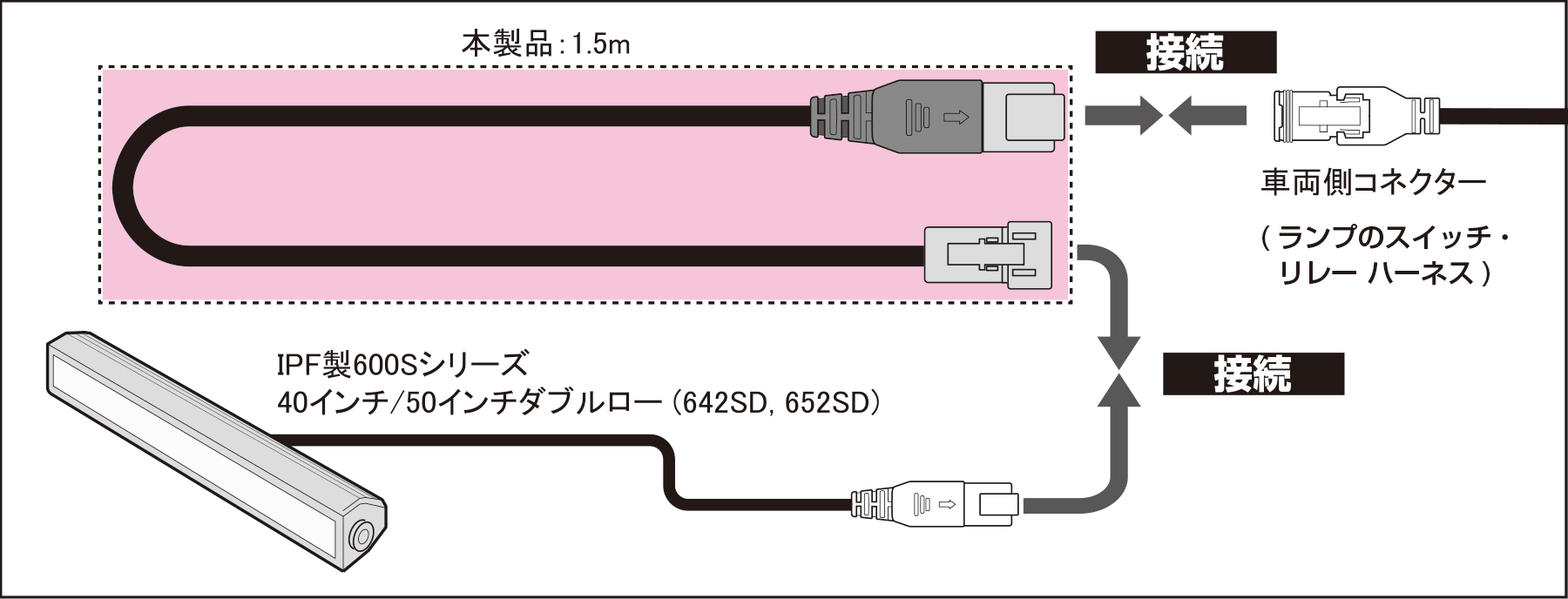

1.下図のように、IPF製LEDランプ灯体のコネクターと、車両側ハーネスのコネクターの間に本製品を接続することで、ハーネス長さを延長することができます。（延長長さ：1.5m）

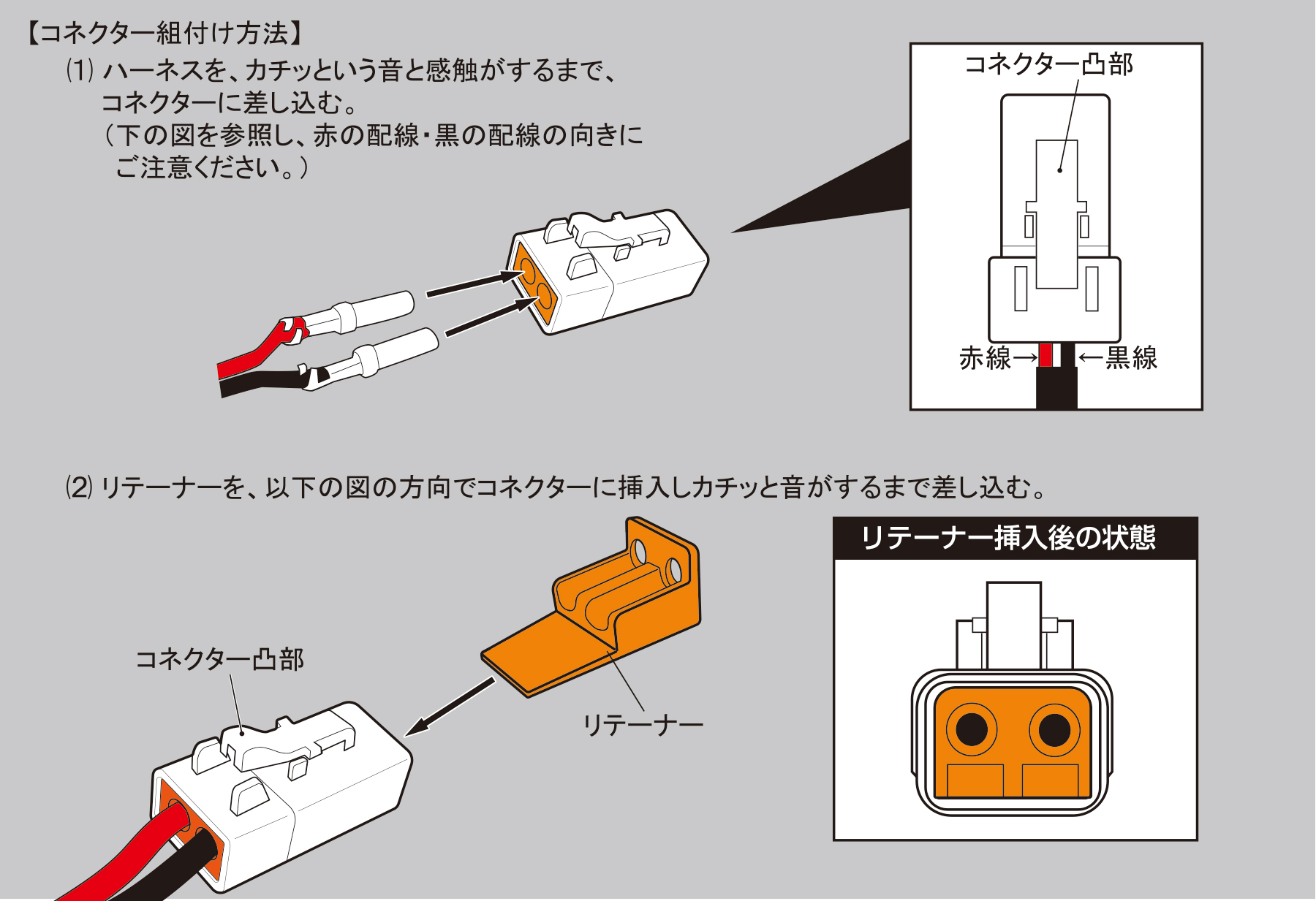

2.本製品は、車両上のハーネスの取り廻しの際、狭い隙間を通すことができるよう、片側のコネクターを未組立の状態で販売しています。ハーネスを取り廻したのちに、延長ハーネスに同梱されている防水コネクターを組付けてください。
ご使用の前に / 安全上・使用上のご注意
● コネクター類は確実に接続してください。
● コネクターを抜くときは、コネクター本体を持って抜いてください。(コード部を引っ張らないでください)
● 本体および付属品の改造は、行わないでください。
LEDランプが点灯しない場合
1. 赤の配線と黒の配線が、正しい向きでコネクターに挿入されていることをご確認ください。
2. 本製品のコネクターと、車両ハーネスおよび、灯体のコネクターがしっかりと接続されていることをご確認下さい。
3. 上記に異常がない場合、配線の断線または、灯体本体や車両側に問題がある可能性があります。お近くの販売店・整備工場にご相談ください。
■製品名：LEDライトバー600Sシリーズ40/50インチ専用 延長ハーネス ■ 品番: WE-4AP ■対応電圧: 12V/24V ■ コード長: 1,500 mm (1.5 m) ■コネクター形式: 2極 AMPHENOL ATP-06(オス) / ATP-04(メス) ■ 製品内容：延長ハーネス x1個 / コネクターセット x1個/ 説明書・保証書 ■ 1年保証
「オフロード」「OFF ROAD」及び、「IPF」はIPF株式会社の登録商標です。
